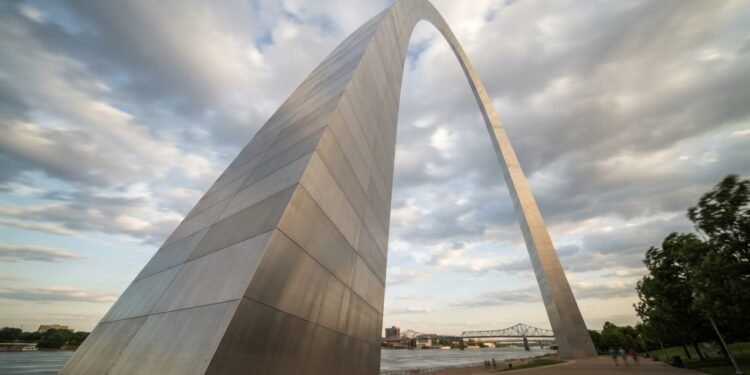

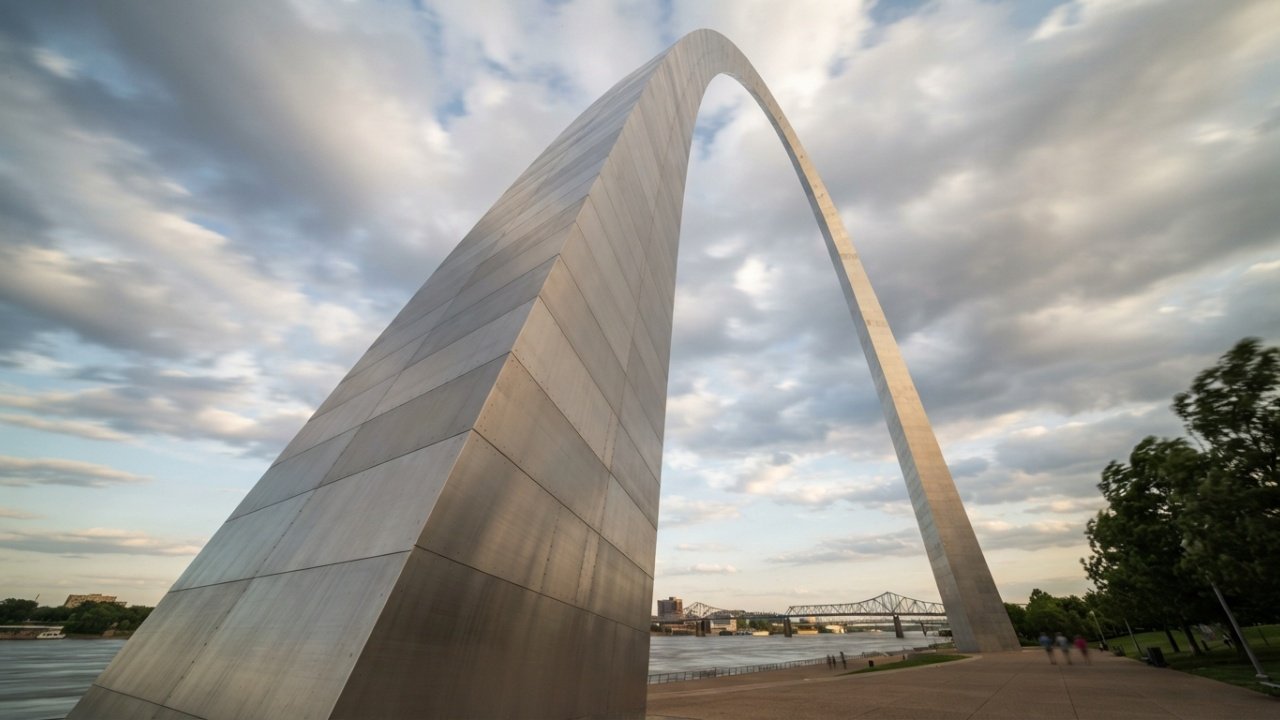

Com 192 metros de altura e igual largura na base, o Gateway Arch parece depender de uma armação escondida. Não depende. Sua pele dupla de aço funciona como estrutura, conduz seu peso às fundações profundas e admite deslocamento calculado no topo quando ventos extremos atingem o monumento, preservando a estabilidade.
Como o Gateway Arch fica de pé sem esqueleto interno?
O Gateway Arch usa uma solução chamada pele tensionada. Em vez de depender de colunas e vigas escondidas, as paredes de aço fazem parte do caminho das cargas. O peso desce pelas duas pernas curvas até as fundações.
Na metade inferior, o conjunto combina aço inoxidável, aço carbono e concreto. Acima de cerca de 91 metros, a parte interna fica oca e recebe travamentos metálicos, reduzindo peso no alto sem tirar das duas peles sua função estrutural principal.
Por que a própria pele consegue sustentar o arco?
As faces externa e interna funcionam juntas, como as partes superior e inferior de uma viga. Esse trabalho em conjunto distribui esforços de compressão e flexão pela seção triangular, em vez de concentrá-los em um esqueleto separado.
LeiaTambém
A base também é decisiva. As fundações descem cerca de 18 metros, com metade dessa profundidade presa à rocha. Assim, o empuxo do arco e os esforços trazidos pelo vento encontram uma base rígida antes de chegar ao terreno.
O que acontece quando ventos extremos atingem a estrutura?
Flexibilidade não significa fraqueza. Os cálculos do projeto mostram que, sob vento equivalente a cerca de 240 km/h, o topo pode se deslocar aproximadamente 46 centímetros de um lado para o outro.
Esse movimento é controlado pelo projeto. Em condições normais, o deslocamento é pequeno; permitir alguma flexibilidade ajuda a estrutura a responder às forças laterais sem exigir que uma construção tão alta permaneça totalmente imóvel.
A seguir listamos 4 números do projeto que ajudam a visualizar como dimensão, fundação e movimento foram calculados:
- 192 metros de altura: o arco alcança a mesma medida em sua largura de base.
- 240 km/h de vento: é a condição extrema usada no cálculo de deslocamento citado pelo parque.
- 46 centímetros: é o movimento máximo calculado para o topo nessa condição.
- 18 metros de fundação: metade dessa profundidade fica embutida na rocha.
Leia também: Já começou a construção da maior estátua de Jesus Cristo do mundo, que vai superar o Cristo Redentor em altura

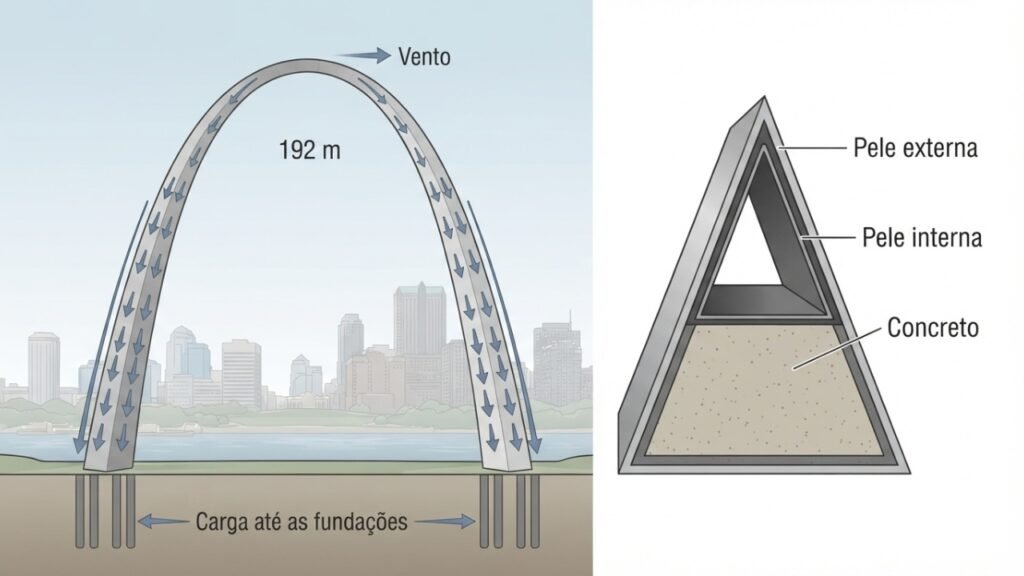

Como as cargas percorrem o arco até o solo?
O formato de catenária ajuda a conduzir grande parte do esforço pela própria curva. No caminho das cargas, peso próprio e vento seguem pelas pernas triangulares até as fundações, que transferem essas forças ao solo e à rocha.
O concreto colocado nas partes inferiores aumenta massa e rigidez, enquanto a região superior usa menos material pesado. A combinação cria uma estrutura mais leve no alto, onde peso adicional aumentaria os esforços e a resposta ao vento.
A seguir listamos 3 partes do caminho estrutural que resumem como peso e vento chegam às fundações:
| Elemento | Medida | Papel estrutural |
|---|---|---|
| Altura | 192 metros | Define a escala do arco e sua exposição ao vento |
| Movimento calculado | 46 centímetros | Permite resposta controlada sob vento extremo |
| Fundações | 18 metros | Levam as cargas para o solo e a rocha |
Por que esse projeto ainda chama atenção na engenharia?
O plano de conservação do Getty descreve o arco como uma estrutura de pele dupla tensionada que carrega as cargas sem armação interna. Isso explica por que a aparência limpa não esconde um esqueleto convencional.
No fim, o Gateway Arch transforma a própria superfície em estrutura: pele de aço, concreto inferior, travamentos superiores e fundações profundas trabalham como um conjunto. Os 46 centímetros de movimento possível fazem parte de um projeto calculado para permanecer estável sob vento extremo.
