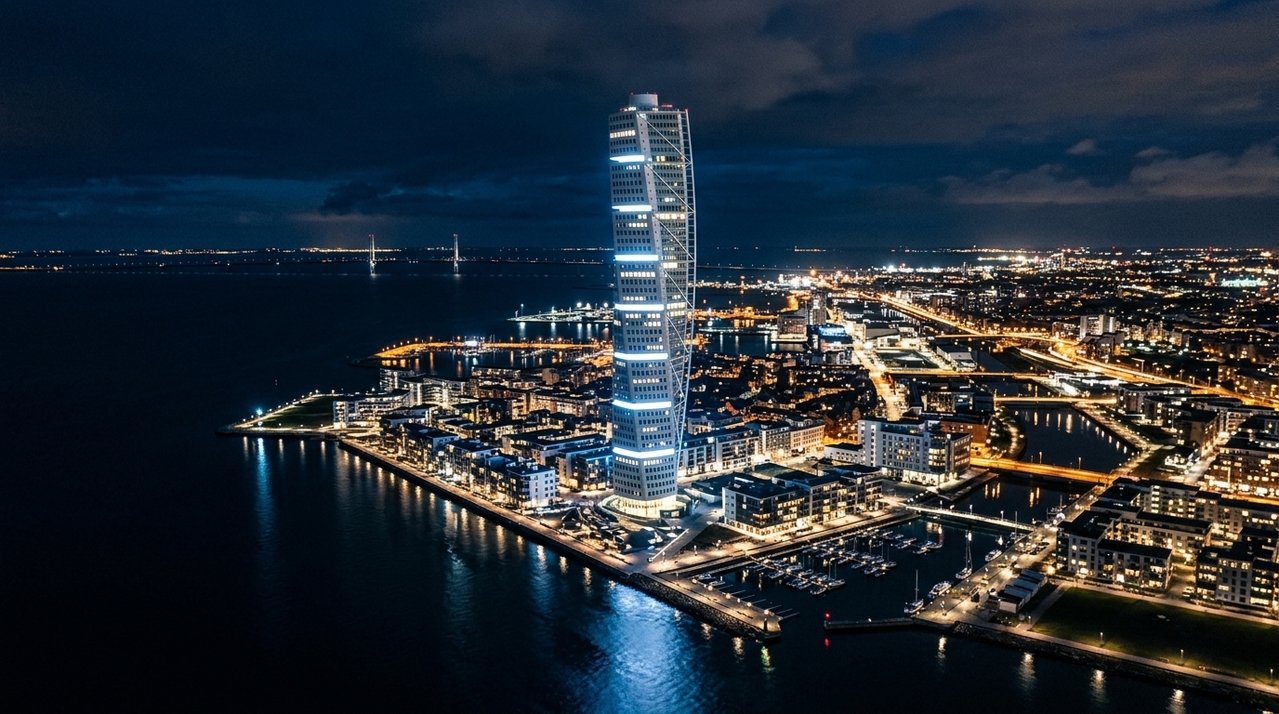

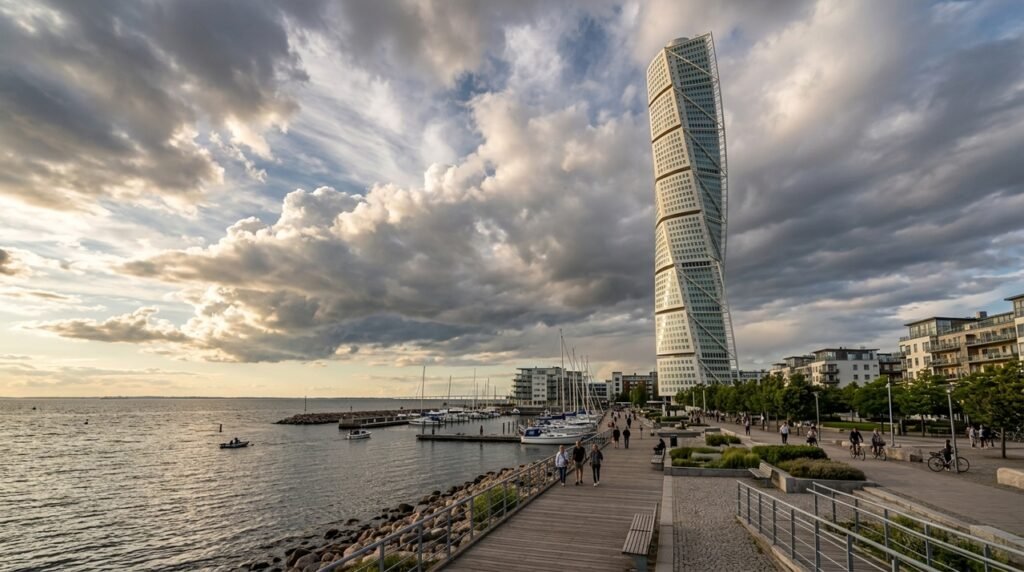

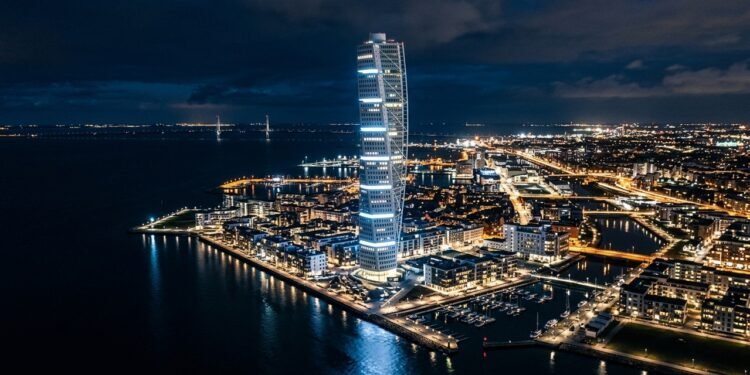

O Turning Torso transforma o movimento de um corpo humano em um arranha-céu de 190 metros na cidade de Malmö, na Suécia. Sua planta muda gradualmente de orientação até o topo aparecer girado 90 graus em relação à base.
Apesar da aparência, o edifício não se movimenta. A torção é criada por nove blocos posicionados em ângulos progressivos ao redor de um núcleo fixo de concreto. Dentro dessa estrutura escultural existem escritórios, apartamentos, elevadores, escadas e espaços para reuniões.
Como uma escultura virou um edifício de 190 metros?
O arquiteto, engenheiro e escultor Santiago Calatrava havia criado uma obra chamada Twisting Torso. A escultura representava o movimento de um corpo humano girando, por meio de blocos empilhados ao redor de um suporte semelhante a uma coluna vertebral.
Em 1999, a imagem chamou a atenção de Johnny Örbäck, então dirigente da cooperativa habitacional HSB Malmö. Calatrava foi convidado a transformar o conceito em uma torre para Västra Hamnen, antiga região portuária que passava por uma ampla renovação urbana.
Quais elementos fazem o Turning Torso parecer torcido?
Unidades semelhantes a cubos organizam os pavimentos em segmentos que mudam progressivamente de direção.
O bloco superior termina orientado 90 graus em relação à posição ocupada pelos primeiros pavimentos.
LeiaTambém
Uma estrutura circular central concentra elevadores, escadas e parte das forças verticais e horizontais.
Uma coluna de aço e elementos diagonais reforçam a parte mais projetada dos blocos assimétricos.
Painéis de alumínio curvos e milhares de janelas acompanham as mudanças geométricas entre os andares.
Os pavimentos possuem uma parte principal ao redor do núcleo e uma ponta triangular projetada para fora.
Veja mais detalhes abaixo no canal Calatrava Official, com mais de 3 mil visualizações.
Como uma torre assimétrica permanece estável?
O principal elemento estrutural é um núcleo circular de concreto armado que atravessa toda a altura. Seu centro coincide com o eixo usado para girar geometricamente as plantas, funcionando de maneira semelhante à coluna presente na escultura original.
- Fundações profundas transferem o peso da torre para camadas resistentes do terreno.
- O núcleo central começa com paredes mais espessas nos pavimentos inferiores.
- Elevadores e escadas são organizados dentro dessa estrutura circular.
- Lajes de concreto se projetam do núcleo para formar cada pavimento.
- As plantas recebem pequenas mudanças de orientação conforme a torre sobe.
- Cinco andares principais formam cada um dos nove blocos visíveis.
- Uma coluna metálica externa acompanha a parte projetada da torre.
- Elementos diagonais ligam essa espinha aos blocos e aumentam a rigidez.
- A espessura do núcleo diminui progressivamente em direção ao topo.
- Painéis de alumínio e vidro fecham as diferentes geometrias da fachada.
- O conjunto resiste ao peso próprio, à ocupação e às forças laterais do vento.
Na base, as paredes do núcleo chegam a aproximadamente 2,5 metros de espessura. Perto do topo, essa medida diminui para cerca de 40 centímetros, pois os pavimentos inferiores precisam receber e transferir cargas acumuladas muito maiores.
Quais números definem o Turning Torso?
| Nome | HSB Turning Torso |
|---|---|
| Localização | Västra Hamnen, Malmö, Suécia |
| Arquiteto | Santiago Calatrava |
| Altura | 190 metros |
| Número de pavimentos | 54 |
| Rotação acumulada | 90 graus entre a base e o topo |
| Organização visual | Nove blocos principais com cinco pavimentos cada |
| Inspiração | Escultura Twisting Torso, de Santiago Calatrava |
| Estrutura principal | Núcleo circular de concreto armado |
| Diâmetro interno do núcleo | Aproximadamente 10,6 metros |
| Espessura inferior do núcleo | Até aproximadamente 2,5 metros |
| Espessura perto do topo | Aproximadamente 40 centímetros |
| Reforço exterior | Coluna de aço com elementos diagonais |
| Painéis da fachada | Cerca de 2.800 painéis curvos de alumínio |
| Janelas | Aproximadamente 2.250 unidades |
| Apartamentos | 147 unidades residenciais |
| Outros usos | Escritórios e espaços para reuniões |
| Construção | Iniciada em 2001 e concluída em 2005 |
O Turning Torso realmente gira com o vento?
A torre permanece imóvel em relação à sua base. O verbo “girar” descreve a mudança de orientação das plantas e da fachada, não um movimento mecânico dos pavimentos. Como outros edifícios altos, ela pode apresentar deslocamentos mínimos e controlados sob rajadas, mas isso faz parte do comportamento estrutural.
A forma torcida também não é produzida por lajes deformadas como uma hélice contínua. Cada pavimento é uma superfície utilizável, organizada ao redor do mesmo núcleo. A sensação de movimento surge da soma de pequenas mudanças geométricas, das fachadas curvas e da espinha metálica que acompanha a torre até o topo.
