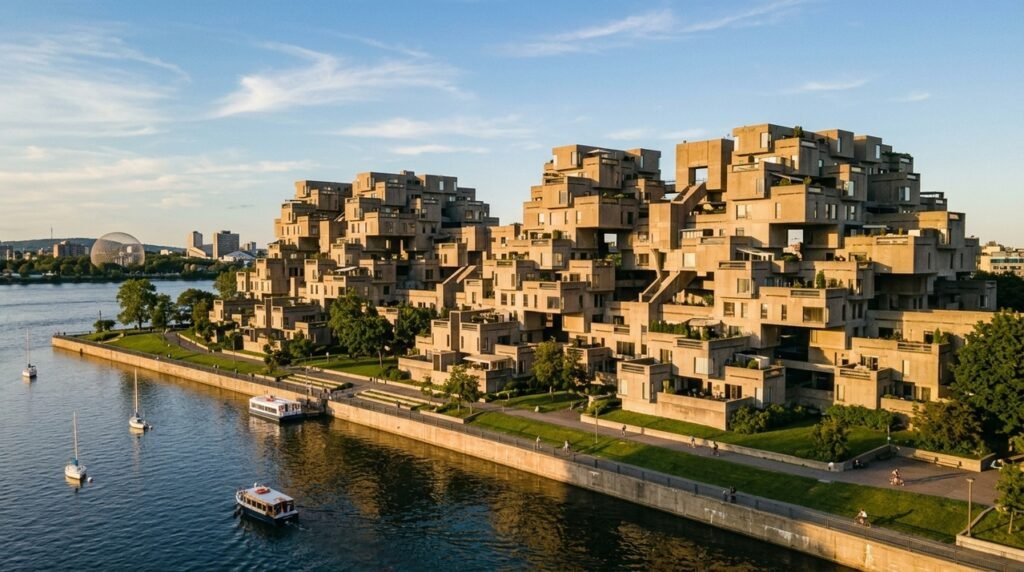

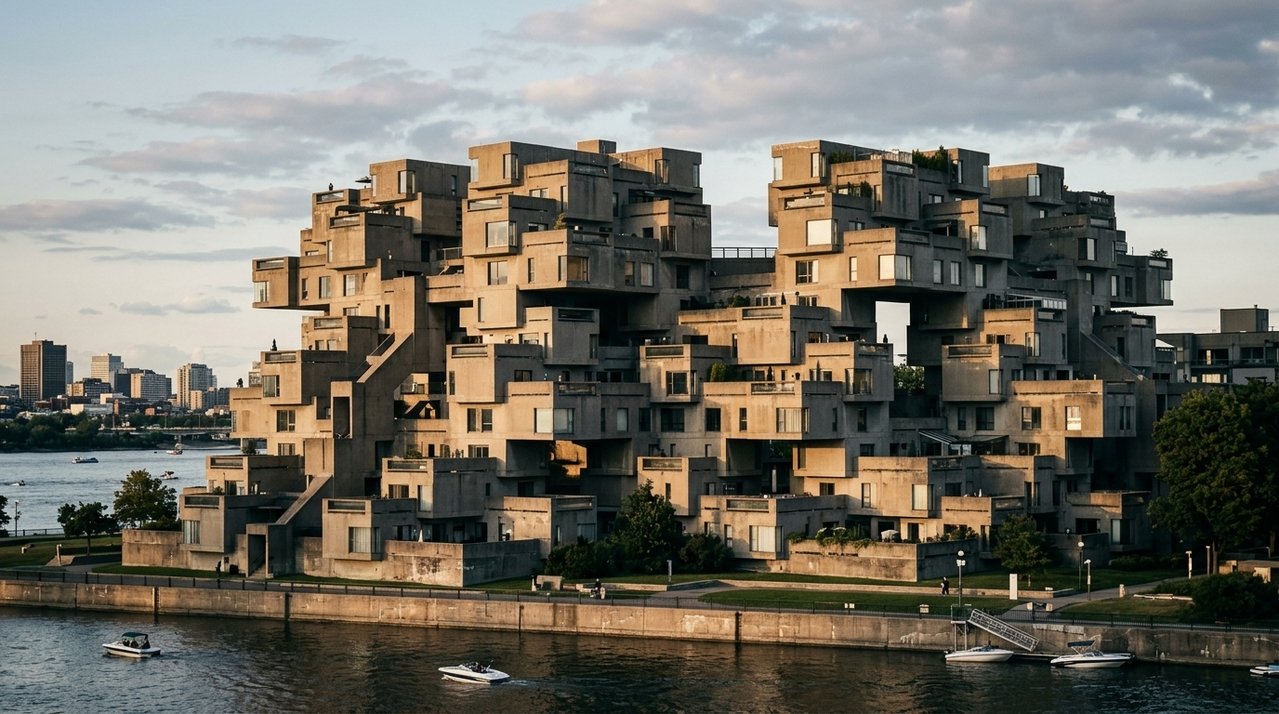

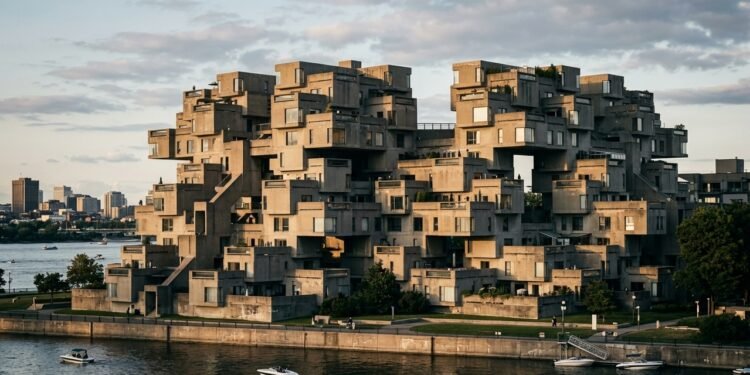

Às margens do Rio São Lourenço, em Montreal, 354 grandes caixas de concreto se combinam para formar o Habitat 67. Os módulos pré-fabricados foram empilhados, deslocados e conectados em diferentes posições, criando apartamentos que parecem suspensos uns sobre os outros.
A cobertura de um módulo serve como terraço para a residência posicionada acima. Dessa maneira, o conjunto tentou oferecer jardins, luz natural, privacidade e áreas externas normalmente associadas às casas, mas dentro da densidade de um edifício residencial.
Por que o Habitat 67 foi construído em Montreal?
O projeto nasceu de uma pesquisa universitária desenvolvida por Moshe Safdie na Universidade McGill. O jovem arquiteto estudava uma alternativa aos blocos residenciais convencionais, procurando combinar as vantagens das casas suburbanas com a ocupação concentrada dos edifícios urbanos.
A proposta foi adaptada para a Expo 67, exposição mundial realizada em Montreal. O conjunto funcionou como demonstração de uma possível construção habitacional industrializada, mas foi concebido como edifício permanente e continuou ocupado depois do encerramento do evento.
Quais elementos formam o conjunto de apartamentos?
Caixas repetidas foram combinadas em diferentes posições para produzir residências com plantas variadas.
A união de diferentes quantidades de módulos criou 15 configurações de apartamentos na proposta original.
Os recuos permitem que a cobertura de uma caixa seja utilizada como jardim pela moradia superior.
Ruas para pedestres atravessam o complexo e conectam as entradas aos núcleos de circulação vertical.
LeiaTambém
Três estruturas concentram elevadores, escadas e parte da distribuição dos moradores pelo conjunto.
O escalonamento evita uma fachada contínua e aumenta a entrada de ar, luz e vistas entre os módulos.
Veja mais detalhes abaixo no canal Open House TV, com mais de 200 mil inscritos.
Leia também: A ilha brasileira que foi fechada ao turismo devido a uma invasão de cobras venenosas
Como as caixas foram fabricadas e empilhadas?
Apesar da aparência semelhante a peças de montar, os módulos não foram simplesmente apoiados uns sobre os outros. O conjunto depende de pós-tensão, barras de alta resistência, cabos de aço e soldas para distribuir as cargas e fazer os elementos trabalharem como uma estrutura conectada.
- Uma instalação de fabricação foi montada perto do próprio canteiro.
- Armaduras de aço foram posicionadas dentro das fôrmas dos módulos.
- O concreto foi lançado para produzir caixas com dimensões repetidas.
- As peças permaneceram no solo durante a cura e preparação.
- Janelas, instalações e outros componentes foram incorporados aos módulos.
- Banheiros de fibra de vidro e cozinhas industrializadas chegaram pré-montados.
- Um guindaste elevou cada caixa até sua posição definitiva.
- Cabos, barras, soldas e pós-tensão conectaram os módulos vizinhos.
- Vedações protegeram as juntas contra vento, chuva e variações de temperatura.
- Os acabamentos internos completaram cada combinação residencial.
A repetição da caixa básica acelerava parte do processo, enquanto a disposição tridimensional aumentava a complexidade da montagem. Cada módulo precisava sustentar suas próprias cargas e participar do caminho estrutural que conduzia o peso das unidades superiores até as fundações.
Quais números definem o Habitat 67?
| Nome | Habitat 67 |
|---|---|
| Localização | Cité du Havre, Montreal, Canadá |
| Arquiteto | Moshe Safdie |
| Engenheiro estrutural | August Komendant |
| Conclusão | 1967 |
| Evento de apresentação | Exposição Mundial de Montreal, a Expo 67 |
| Módulos habitacionais | 354 caixas pré-fabricadas de concreto |
| Apartamentos originais | 158 residências |
| Situação atual | Algumas unidades foram unidas e reduziram o total de residências |
| Altura | Até 12 pavimentos residenciais |
| Configurações originais | 15 tipos de apartamentos |
| Área aproximada do módulo | Cerca de 56 metros quadrados |
| Estrutura | Concreto armado pré-fabricado com conexões pós-tensionadas |
| Circulação vertical | Três núcleos principais de elevadores |
| Acesso horizontal | Passarelas e ruas elevadas para pedestres |
| Proteção patrimonial | Reconhecido como edifício histórico pelo governo do Quebec |
Por que esse sistema não se espalhou pelas cidades?
O Habitat 67 demonstrou que a construção modular poderia produzir apartamentos com identidades diferentes, áreas externas e maior contato com luz e ventilação. Entretanto, o número limitado de unidades, a estrutura complexa e as peças especiais reduziram a economia que normalmente justificaria a repetição industrial.
As superfícies expostas e a grande quantidade de juntas também exigem atenção contínua à impermeabilização e ao isolamento, especialmente durante os invernos de Montreal. Mesmo sem se transformar em um modelo reproduzido em massa, o conjunto permanece habitado e continua influenciando projetos que combinam alta densidade, módulos escalonados e terraços ajardinados.
