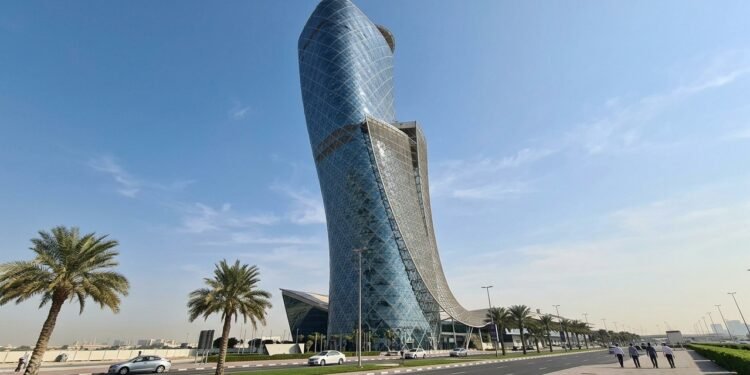

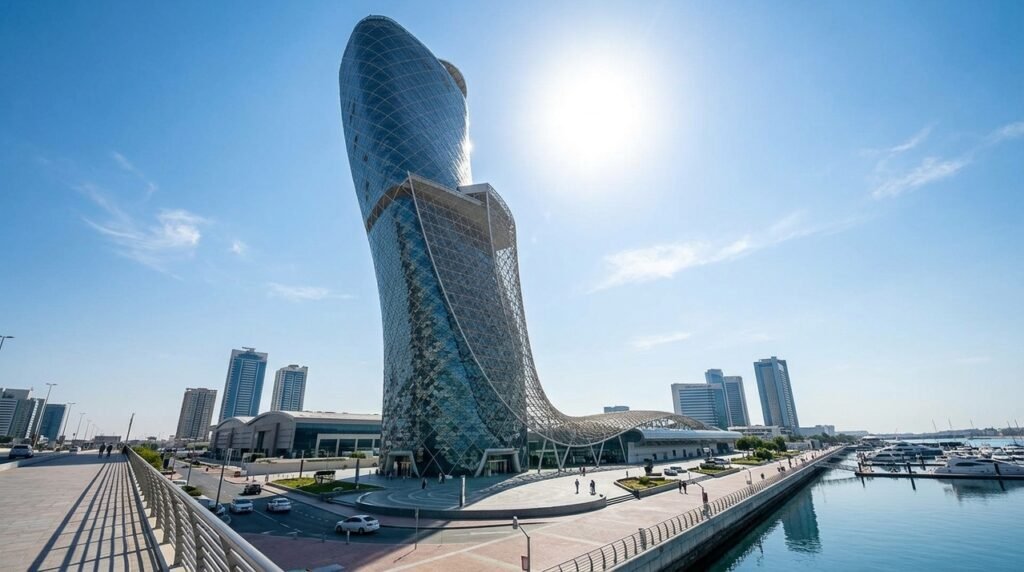

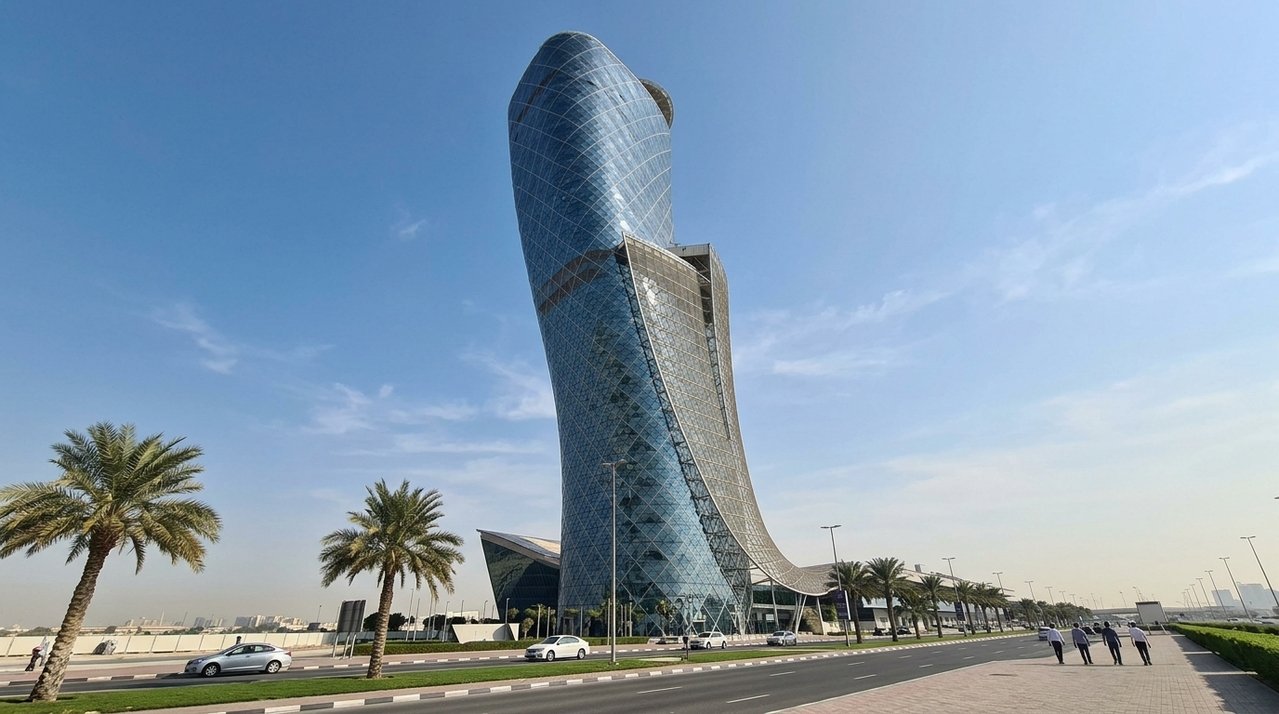

A Capital Gate alcança 160 metros de altura enquanto se inclina 18 graus em direção ao oeste. Localizado ao lado do centro de exposições de Abu Dhabi, o edifício utiliza fundações profundas, núcleo de concreto armado e uma malha externa de aço para controlar as forças provocadas por sua geometria propositalmente desequilibrada.
Por que a Capital Gate foi construída inclinada?
A torre foi concebida como marco do complexo desenvolvido pela Abu Dhabi National Exhibitions Company, a ADNEC. O projeto do escritório RMJM procurava criar uma silhueta imediatamente reconhecível, diferenciando o conjunto de exposições no horizonte da capital dos Emirados Árabes Unidos.
Ao contrário da Torre de Pisa, cuja inclinação apareceu por causa de movimentações no solo, a Capital Gate nasceu com a forma inclinada calculada. Seus pavimentos inferiores permanecem mais próximos da vertical, enquanto os superiores avançam progressivamente para um dos lados.
Quais elementos impedem o edifício de tombar?
Um conjunto de 490 estacas transfere as cargas para o solo e reage aos esforços que tentam levantar um lado da fundação.
LeiaTambém
Uma base espessa e densamente armada reúne os apoios e distribui as forças entre as estacas.
O núcleo foi executado com uma deformação calculada para assumir a posição prevista conforme o peso da torre aumentava.
Uma malha diagonal de aço distribui cargas gravitacionais e laterais pela superfície externa do edifício.
Elementos estruturais conectam pisos, núcleo e fachada para que diferentes partes trabalhem como um único conjunto.
As lajes superiores avançam lateralmente em etapas, produzindo a inclinação sem girar a torre como uma peça rígida.
Veja mais detalhes abaixo no canal ADNEC Group, com mais de 50 mil visualizações.
Como a inclinação foi criada durante a construção?
O edifício não foi erguido verticalmente para depois ser inclinado. A forma surgiu gradualmente pela mudança de posição dos pavimentos e dos elementos do diagrid. A partir dos níveis intermediários, cada laje foi deslocada em relação à anterior conforme as coordenadas determinadas pelo modelo estrutural.
- As 490 estacas foram perfuradas até cerca de 30 metros de profundidade.
- Um radier de concreto armado conectou as fundações.
- O núcleo central começou a subir com uma curvatura previamente calculada.
- Os pavimentos inferiores foram executados próximos da vertical.
- As lajes superiores receberam deslocamentos laterais progressivos.
- Elementos diagonais de aço acompanharam a geometria de cada nível.
- O peso acumulado alterou gradualmente a posição do núcleo.
- Levantamentos controlaram as coordenadas da estrutura durante a montagem.
- Painéis triangulares fecharam a fachada irregular de aço e vidro.
O chamado núcleo pré-curvado ajuda a compensar as cargas permanentes geradas pelo avanço dos pavimentos. À medida que lajes, fachada e acabamentos acrescentavam peso, o núcleo era solicitado na direção prevista pelos cálculos, aproximando-se de sua configuração final de projeto.
Quais números revelam a escala da Capital Gate?
| Localização | Abu Dhabi, Emirados Árabes Unidos |
|---|---|
| Empreendedor | Abu Dhabi National Exhibitions Company, ADNEC |
| Projeto arquitetônico | RMJM |
| Altura | 160 metros |
| Número de pavimentos | 35 andares |
| Inclinação projetada | 18 graus em direção ao oeste |
| Comparação com Pisa | Aproximadamente 14 graus a mais e mais de quatro vezes sua inclinação atual |
| Sistema estrutural | Núcleo de concreto armado combinado com malhas diagonais de aço |
| Número de estacas | 490 unidades |
| Profundidade das estacas | Aproximadamente 30 metros |
| Base de concreto | Radier com cerca de 2 metros de espessura |
| Elementos do diagrid | Cerca de 700 componentes de formas variadas |
| Fachada | Milhares de painéis triangulares com dimensões adaptadas à geometria |
| Usos internos | Hotel, escritórios, restaurante, áreas de eventos e piscina elevada |
| Conclusão da fachada externa | Janeiro de 2010 |
| Reconhecimento | Recorde de edifício artificial com maior inclinação |
Por que a comparação com a Torre de Pisa exige cuidado?
A Torre de Pisa se inclinou de maneira involuntária porque suas fundações cederam em um terreno vulnerável. A Capital Gate, por outro lado, teve sua inclinação incorporada aos cálculos desde o início. Portanto, os 18 graus não indicam falha ou movimentação inesperada.
A estabilidade depende do equilíbrio entre gravidade, vento, rigidez do núcleo, diagrid e reação das fundações. Sensores, inspeções e manutenção continuam necessários, mas a forma inclinada não significa que o edifício esteja tombando. Ela é o resultado visível de uma estrutura projetada para conduzir forças assimétricas até o solo.
