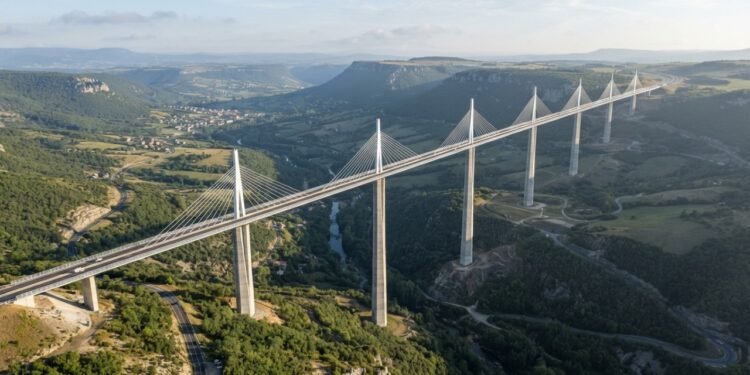

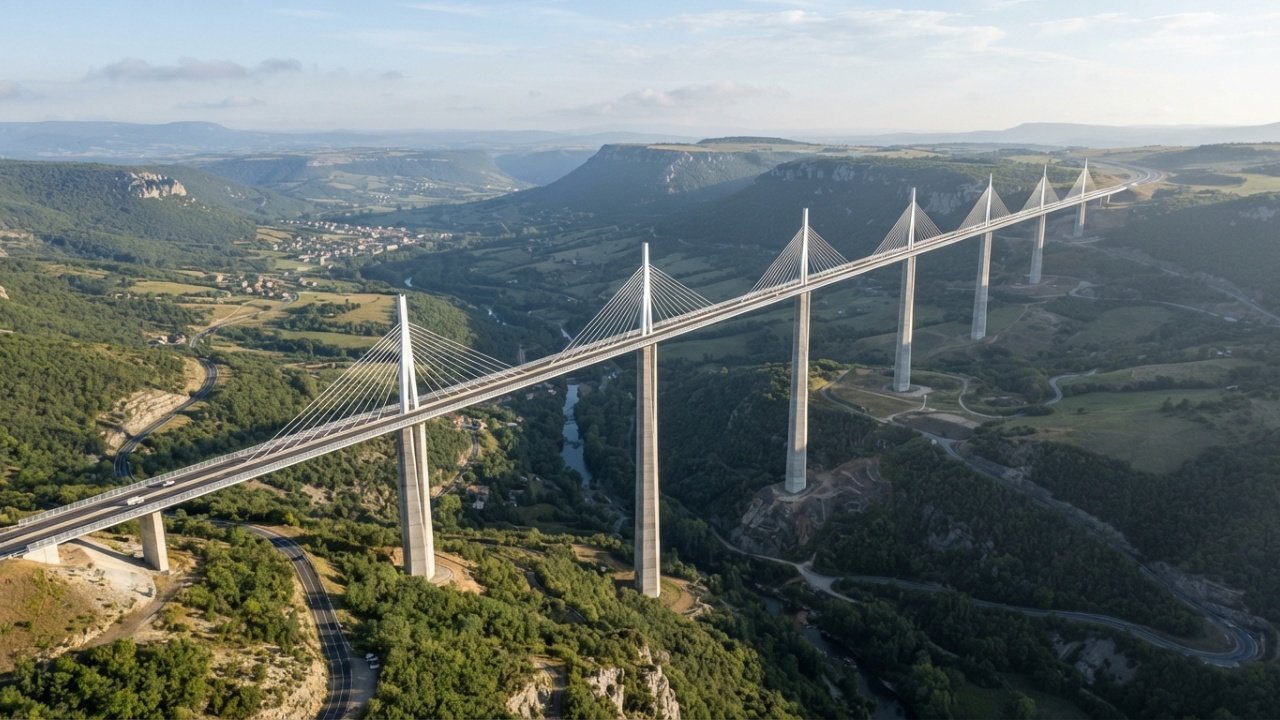

Erguido sobre um vale profundo, o Viaduto de Millau combina um tabuleiro de aço de 36 mil toneladas com apenas sete pilares principais. O resultado é uma travessia de 2,46 km que chega a 343 metros no ponto mais alto e mostra como poucos apoios podem sustentar uma obra tão longa, sem encher o fundo do vale de suportes.
Como o Viaduto de Millau cruza 2,46 km com sete pilares?
O Viaduto de Millau é uma ponte estaiada, tipo em que cabos inclinados ajudam a segurar o tabuleiro. Seus sete pilares principais ficam distribuídos ao longo do vale, enquanto as extremidades completam o apoio da travessia e permitem vencer grandes distâncias sem uma floresta de colunas.
A distância entre esses apoios forma vãos muito longos. A sequência central usa seis vãos de 342 metros, além de dois vãos laterais menores. Assim, o tabuleiro atravessa o vazio em grandes saltos estruturais, concentrando o esforço nos pilares, nos mastros e nos cabos que trabalham juntos.
Por que um tabuleiro de 36 mil toneladas não foi montado de uma vez?

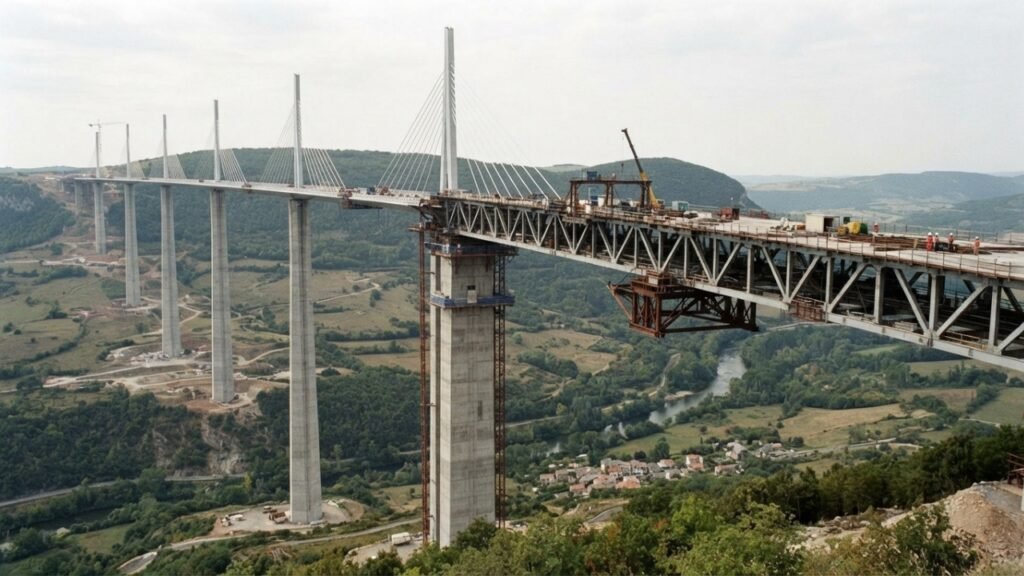

O dado de 36 mil toneladas corresponde ao peso do tabuleiro de aço, a parte horizontal por onde passam os veículos. Mesmo pesado, ele foi dividido em trechos fabricados e montados atrás das extremidades da ponte, o que evitou construir toda a peça sobre o fundo do vale.
Depois, esses trechos avançaram sobre os pilares por uma técnica de lançamento. A página oficial sobre a construção do viaduto registra o uso de 64 dispositivos de deslocamento para mover o tabuleiro, trecho após trecho, até unir os dois lados.
Como pilares, estais e tabuleiro dividem o peso?
O peso não fica concentrado em um único ponto. Os sete pilares recebem esforços do tabuleiro, enquanto os mastros de aço acima da pista trabalham com os estais para controlar a sustentação dos vãos. Essa combinação distribui forças verticais e ajuda a manter a plataforma estável ao longo do percurso.
Ao todo, a estrutura usa 154 estais, organizados em pares junto aos sete mastros. Eles funcionam como tirantes inclinados, puxando o tabuleiro em direção aos mastros e reduzindo o esforço que cada vão precisa vencer sozinho. O resultado é uma ponte longa, alta e visualmente muito mais aberta.
A seguir listamos quatro partes da estrutura que trabalham em conjunto para manter o tabuleiro apoiado sobre o vale:
- Pilares: recebem as cargas principais e levam os esforços até as fundações.
- Tabuleiro: forma a plataforma contínua de aço por onde passa o tráfego.
- Mastros: ficam acima da pista e servem de ponto alto para os estais.
- Estais: ajudam a sustentar os grandes vãos e repartem os esforços do tabuleiro.
Leia também: Já começou a construção da maior estátua de Jesus Cristo do mundo, que vai superar o Cristo Redentor em altura
Quais números mostram a escala da estrutura?
A altura de 343 metros não significa que toda a pista esteja tão longe do chão. O número mede o ponto mais alto da estrutura, considerando o pilar mais elevado e o mastro sobre ele. A pista passa abaixo desse topo, ainda assim muito acima do fundo do vale.
O pilar mais alto, identificado como P2, chega a 245 metros. Sobre os pilares ficam mastros de 87 metros, enquanto o tabuleiro tem 32 metros de largura. Esses números ajudam a separar três medidas diferentes que costumam aparecer misturadas quando se fala sobre a altura total do viaduto.
LeiaTambém
A seguir listamos quatro medidas do viaduto que ajudam a entender onde estão os principais números da obra:
| Elemento | Medida | O que representa |
|---|---|---|
| Tabuleiro | 2.460 m e 36 mil t | Parte horizontal de aço que leva o tráfego |
| Pilares | 7 unidades | Apoios principais distribuídos pelo vale |
| Pilar P2 | 245 m | Maior pilar de concreto da estrutura |
| Altura máxima | 343 m | Ponto mais alto contando pilar e mastro |
O que torna esse viaduto tão diferente de uma ponte comum?
A escala chama atenção, mas o segredo está na combinação de peças com funções diferentes. O tabuleiro leva o tráfego, os pilares levam as cargas ao solo e os estais ajudam a sustentar os grandes vãos. Por trabalharem juntos, os sete apoios principais conseguem atender uma travessia tão extensa.
Concluído após três anos de construção, o viaduto transformou a travessia do vale em uma linha quase contínua sobre o relevo. Os 2,46 km de extensão, as 36 mil toneladas de aço e os sete pilares se completam: juntos, mostram como a engenharia reduziu apoios sem reduzir a escala.
