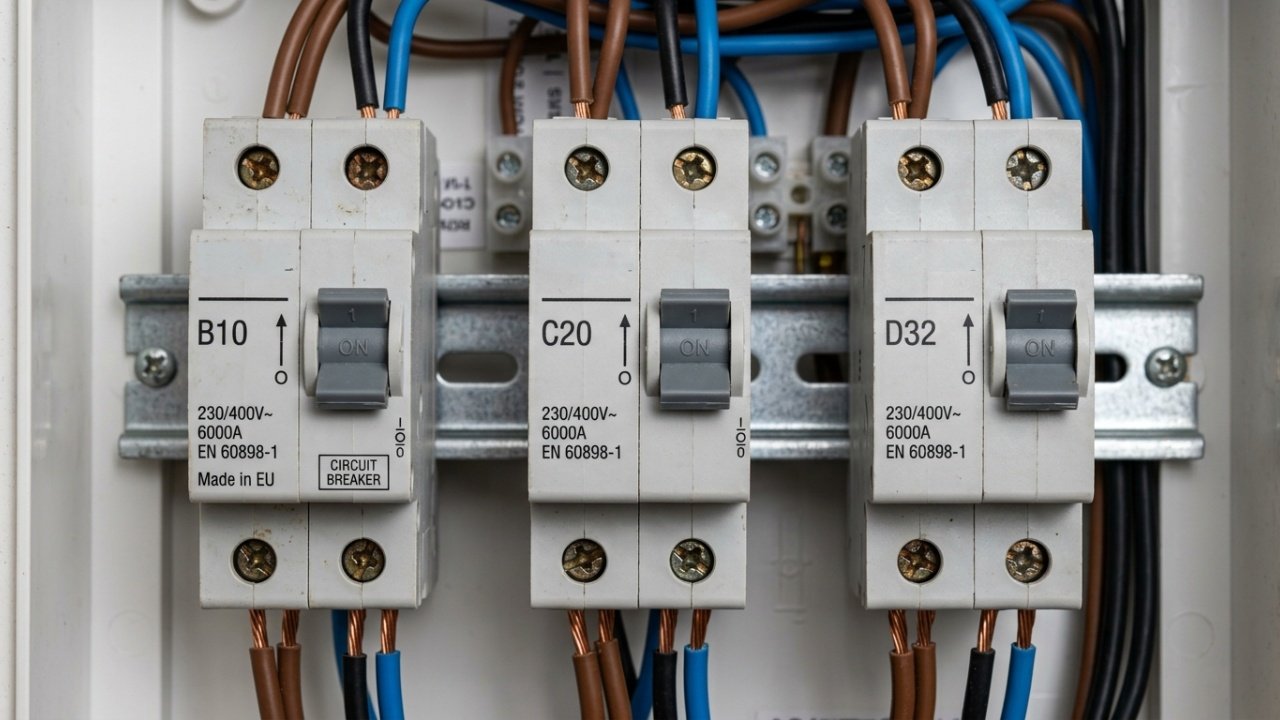

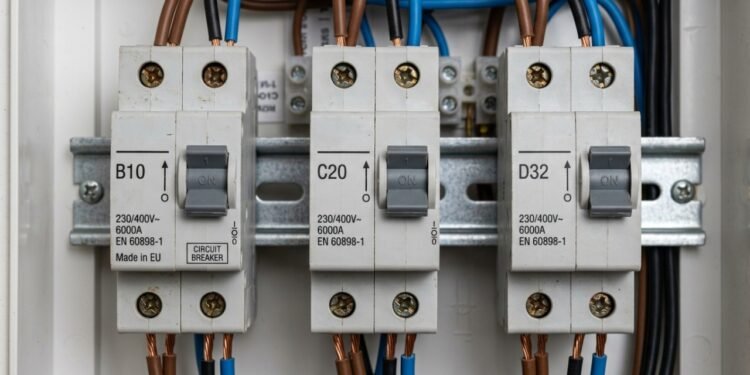

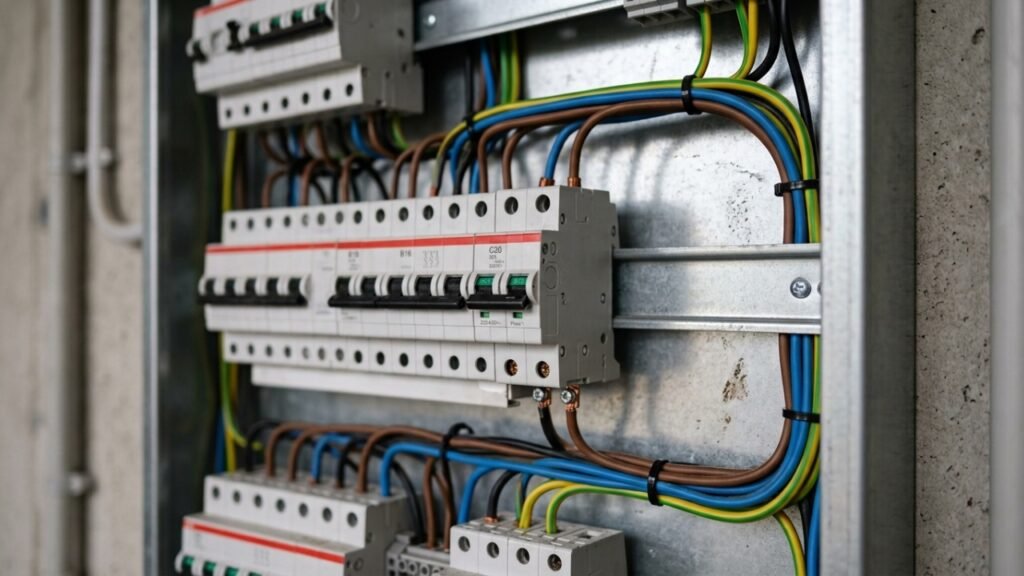

Inscrições como B10, C20 e D32 juntam duas informações diferentes no mesmo aparelho. As curvas de disjuntor B, C e D indicam a faixa em que ocorre o disparo magnético diante de uma corrente muito alta. O número informa a corrente nominal do disjuntor em amperes.
O que é a curva de disparo de um disjuntor?
A curva mostra como a proteção reage quando a corrente ultrapassa determinados níveis. No disparo magnético, usado contra aumentos muito fortes e rápidos de corrente, cada letra trabalha com uma faixa diferente em relação à corrente nominal.
O catálogo técnico dos disjuntores Acti9 iC40 informa as faixas B, C e D conforme a norma IEC/EN 60898-1.
Qual é a diferença entre as curvas B, C e D?
A curva B atua magneticamente com um pico menor que a C, enquanto a D admite um pico maior antes desse disparo. A referência técnica usa a corrente nominal, indicada como In, para definir as faixas.
Os valores apresentados no catálogo são:
O que significa o número depois da letra?
O número representa a corrente nominal, medida em amperes. Em C20, por exemplo, C identifica a curva e 20 indica uma corrente nominal de 20 A.
Por isso, vale separar cada informação:
- Letra B, C ou D: indica a curva de disparo.
- Número 10, 20 ou 32: informa a corrente nominal em amperes.
- Curva: precisa ser compatível com o comportamento da carga.
- Corrente nominal: precisa combinar com o projeto e os condutores protegidos.
Leia também: O que significa a letra E seguida de um número gravada nos vidros e faróis dos carros?
Uma curva D é melhor que uma curva B?
Não existe uma ordem de qualidade entre B, C e D. Cada curva atende um comportamento elétrico diferente. Equipamentos com corrente de partida mais alta podem exigir uma faixa diferente da usada em cargas com picos pequenos.
A comparação ajuda a visualizar essa lógica:
LeiaTambém
Por que não basta colocar um disjuntor de amperagem maior?
O disjuntor protege o circuito e seus condutores, por isso a corrente nominal não deve ser aumentada isoladamente. Bitola dos fios, carga, tensão, capacidade de interrupção e outras condições fazem parte do dimensionamento.
O verbete sobre funcionamento dos disjuntores explica as proteções térmica e magnética. Na frente do aparelho, letra e número aparecem juntos, mas cada um conta uma parte diferente da proteção elétrica.
