Ventilador na varanda, pressurizador para lavar o carro, luzes do jardim ou freezer na área de lazer: situações cotidianas que exigem uma tomada elétrica externa. O problema é que instalar tomada em área descoberta não é o mesmo que instalar na sala. A norma ABNT NBR 5410 estabelece requisitos específicos para instalações em locais molhados e úmidos, e ignorar essas exigências pode custar caro, tanto em reparo quanto em segurança.
O que a ABNT NBR 5410 exige para tomadas em áreas externas
A norma técnica que regula as instalações elétricas de baixa tensão no Brasil classifica os ambientes por nível de umidade e exposição. Áreas externas descobertas, varandas sem cobertura, jardins e muros são classificados como locais molhados ou com risco de contato com água, e para esses ambientes a norma determina requisitos específicos. As principais exigências que todo eletricista deve seguir ao instalar uma tomada externa são:
- Grau de proteção mínimo IP44 para a caixa e para a tomada, que indica proteção contra respingos de água em qualquer direção.
- Uso obrigatório de tomada com tampa protetora que mantenha o pino vedado mesmo quando não há plugue conectado.
- Aterramento obrigatório no circuito, com fio terra conectado à tomada padrão NBR 14136 de três pinos.
- Disjuntor DR (Diferencial Residual) no circuito, que detecta vazamentos de corrente para o terra e desarma em milissegundos para proteger contra choque elétrico.
- Eletrodutos com grau de proteção adequado para condução da fiação, vedados nas emendas para impedir entrada de água.
O que é o disjuntor DR e por que ele é indispensável em áreas externas
O Diferencial Residual (DR) monitora continuamente a diferença entre a corrente que entra e a que retorna no circuito. Quando detecta diferença acima de 30 mA, interrompe o circuito em menos de 30 milissegundos para proteger contra choque. Em áreas externas com umidade, gramado molhado e uso de mangueira, o DR não é opcional: é a linha de defesa entre um choque e uma fatalidade.
O DR pode ser instalado no quadro elétrico (protege todos os pontos do circuito) ou como tomada com DR embutido (protege apenas aquele ponto). Para varandas e jardins, o DR no quadro é a solução mais eficiente.

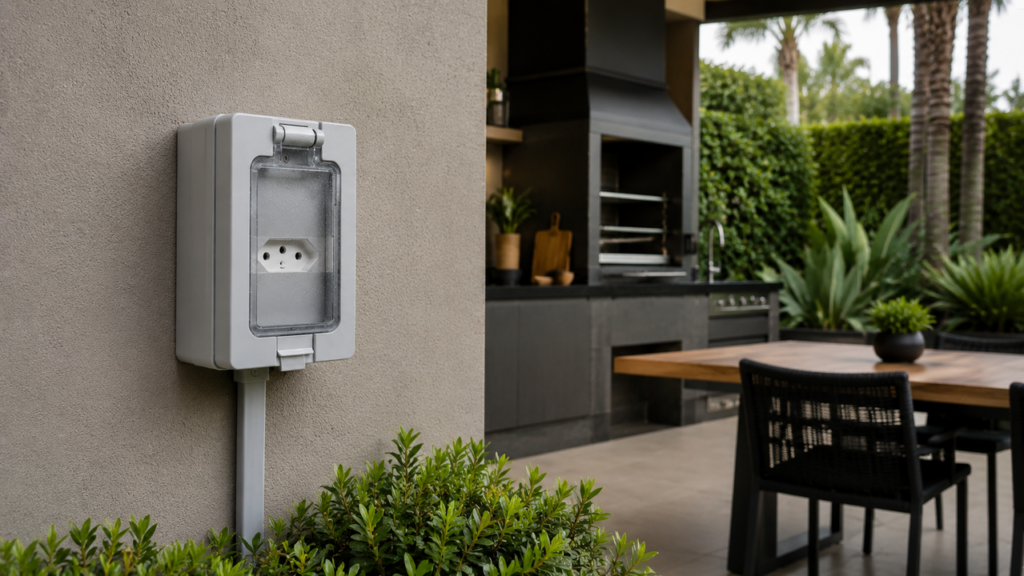

Qual tomada e qual caixa usar em área externa no padrão brasileiro
No Brasil, o padrão de tomada obrigatório desde 2011 é o NBR 14136, com pinos redondos em configuração triangular. Para áreas externas, a tomada precisa ter grau de proteção IP44 ou superior, indicado na embalagem. Isso significa que o produto foi testado contra entrada de água em respingos de qualquer direção. Tomadas comuns de uso interno não têm essa certificação e não devem ser usadas em área exposta à chuva ou umidade, mesmo com tampa improvisada.
A caixa deve ser de PVC rígido ou alumínio resistente à UV, com gaxeta de vedação na tampa. A entrada do eletroduto deve ser pela parte inferior da caixa, nunca pela superior, para que a água não seja conduzida para dentro pela canalização.
LeiaTambém
Onde posicionar a tomada externa para ter mais utilidade e segurança
A posição da tomada externa importa tanto quanto os componentes usados. A norma exige altura mínima de 1 metro do piso acabado em áreas acessíveis a crianças e posicionamento que evite acúmulo de água acima da caixa. Na prática, as posições que oferecem mais utilidade no dia a dia são próximas à churrasqueira ou área gourmet, na lateral da garagem para ferramentas e lavagem de veículos, no jardim para bomba de água ou iluminação e no muro ou parede frontal para portões com motor elétrico ou câmeras de segurança.
Quanto custa e quando o projeto exige eletricista credenciado
Uma tomada externa simples em circuito existente leva de duas a três horas para instalar. Novos circuitos saindo do quadro ou passagem por lajes e alvenaria aumentam o prazo e o custo. Toda instalação elétrica residencial no Brasil deve ser executada por profissional credenciado pelo CREA. A NBR 5410 é norma técnica, não lei, mas a responsabilidade civil por instalações irregulares recai sobre quem executou o serviço.
Se você tem varanda, jardim ou área de lazer sem nenhuma tomada externa, esse é o investimento elétrico com melhor retorno de uso no dia a dia de uma casa. Uma tomada bem instalada, com DR, caixa IP44 e aterramento correto, dura décadas e elimina para sempre o problema de cabos de extensão passando por portas e janelas.
