Um mapa pode mostrar uma montanha inteira sem desenhá-la de lado. As curvas de nível ligam pontos que estão na mesma altitude e transformam o relevo em linhas. Quando elas ficam muito próximas, o terreno sobe ou desce mais rápido; quando se afastam, a inclinação tende a ser menor.
Como uma linha curva consegue mostrar a altitude?

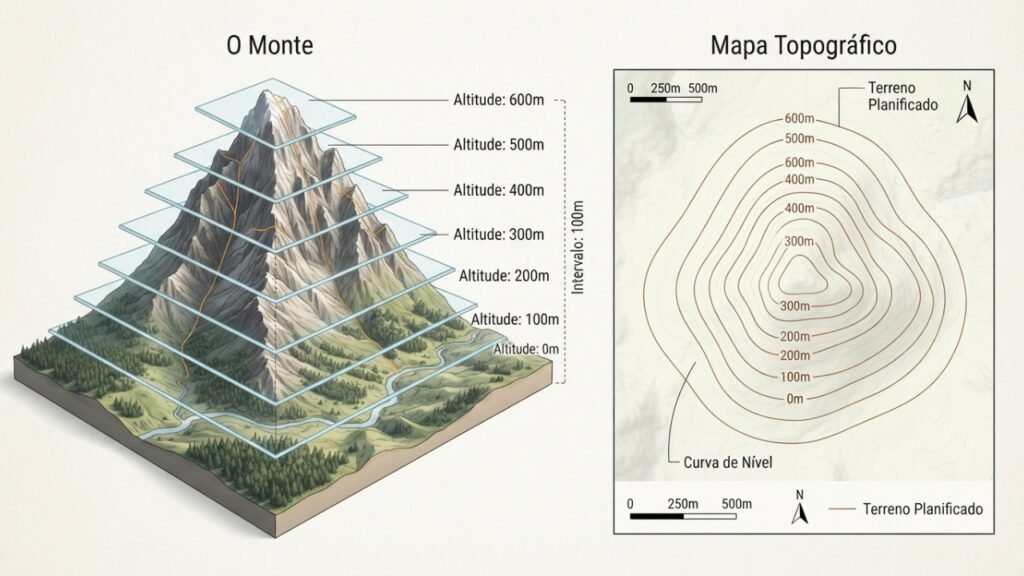

Cada curva representa uma altura determinada em relação ao nível usado como referência. Todos os pontos percorridos pela mesma linha têm a mesma altitude ou cota.
Essa definição aparece no registro oficial de curvas de nível do SNIRH. Ao reunir muitas dessas linhas numa folha, o cartógrafo consegue representar morros, vales e encostas num mapa plano.
Quais informações podem ser lidas nessas linhas?
O desenho traz mais informação do que apenas uma sequência de traços. As especificações cartográficas do serviço geológico dos Estados Unidos para mapas topográficos descrevem alguns elementos básicos:
Como ler uma montanha usando essas curvas?
A leitura começa pela altitude escrita nas linhas principais e pelo intervalo informado no mapa. Depois, a forma e a distância das curvas mostram como o terreno muda entre um ponto e outro.
Um caminho simples para interpretar o desenho é:
- Procure uma altitude marcada: ela dá um ponto de referência para a leitura.
- Identifique o intervalo: ele informa quanto a altitude muda entre curvas consecutivas.
- Observe a distância: linhas próximas indicam mudança rápida de altura.
- Acompanhe o formato: o conjunto das curvas revela o contorno do relevo.
Em cartas brasileiras na escala de 1:50.000, existem exemplos com equidistância de 20 metros, como mostra uma carta topográfica oficial do IBGE.
O que muda quando as linhas ficam juntas ou afastadas?
A distância horizontal entre as curvas revela a velocidade com que a altitude muda. As especificações topográficas oficiais usadas pelo USGS tratam essa relação de forma direta.
A comparação fica assim:
Para que as curvas de nível são usadas na prática?
Elas permitem analisar relevo sem precisar estar fisicamente no terreno. Cartas topográficas usam essas linhas para representar a forma da superfície e ajudar na leitura de alturas e encostas.
Isso é útil em cartografia, engenharia, planejamento de rotas e estudos de terreno. No papel, uma montanha perde a terceira dimensão, mas as curvas devolvem sua altura linha por linha.
